BK Serisi Siyah Yay  - KalıpYayı

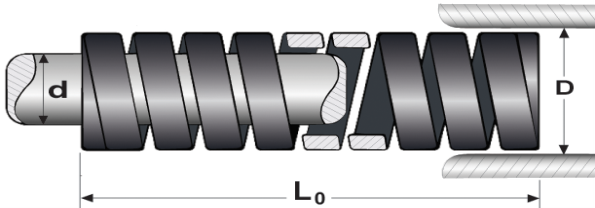

Lo Serbest Boy (mm) D Dış Çap (mm)
d Rod ø (mm) R Oran N/mm
S-max Maksimum Çalışma Mesafesi
R: Yayın 1mm kapanması için gerekli olan kuvvet.
(1N = 0,102 Kg, 1Kg = 9,81 N)
TOLERANS
Serbest Boy Minumum ± mm 0,2 veya ± 0,5% içindedir.
Dış Çap Yayların dış çapı her zaman katalogta belirtilen gövde çapondan daha küçüktür.
İç çap Yayların iç çapı her zaman katalogta belirteilen kılavuz pimi çapında daha büyüktür.
Lo D d R S-max F-max Sipariş Kodu
Serbest Boy (mm) Dış Çap(mm) İç Çap(mm) (N/mm) Strok mm Yük (N) Sipariş Kodu
20 10 5 580 2.2 1250 BK10020
30 10 5 360 3.5 1250 BK10030
40 10 5 260 4.8 1250 BK10040
50 10 5 200 6 1250 BK10050
20 12.5 6.3 850 2.4 2000 BK13020
30 12.5 6.3 590 3.3 2000 BK13030
40 12.5 6.3 400 5 2000 BK13040
50 12.5 6.3 320 6 2000 BK13050
20 16 8 1650 2.1 3500 BK16020
35 16 8 920 3.8 3500 BK16035
50 16 8 580 6 3500 BK16050
75 16 8 410 8.5 3500 BK16075
100 16 8 280 12.5 3500 BK16100
25 19 10 2270 2.2 5000 BK19025
40 19 10 1160 4.3 5000 BK19040
50 19 10 830 6 5000 BK19050
75 19 10 500 10 5000 BK19075
100 19 10 360 14 5000 BK19100
30 25 12.5 4550 2.2 10000 BK25030
50 25 12.5 2000 5 10000 BK25050
60 25 12.5 1500 6.5 10000 BK25060
75 25 12.5 1250 8 10000 BK25075
100 25 12.5 900 11.1 10000 BK25100
125 25 12.5 710 14 10000 BK25125
35 32 16 5360 2.8 15000 BK32035
50 32 16 3000 5 15000 BK32050
75 32 16 1670 9 15000 BK32075
100 32 16 1200 12.5 15000 BK32100
125 32 16 940 16 15000 BK32125
150 32 16 810 18.5 15000 BK32150
40 38 20 5710 3.5 20000 BK38040
50 38 20 4000 5 20000 BK38050
75 38 20 2220 9 20000 BK38075
100 38 20 1540 13 20000 BK38100
150 38 20 1050 19 20000 BK38150
200 38 20 740 27 20000 BK38200
60 50 25 4605 7.6 35000 BK50060
75 50 25 3932 8.9 35000 BK50075
100 50 25 2650 13.2 35000 BK50100
125 50 25 2000 17.5 35000 BK50125
150 50 25 1605 21.8 35000 BK50150
200 50 25 1167 30 35000 BK50200
